01碟簧的概述

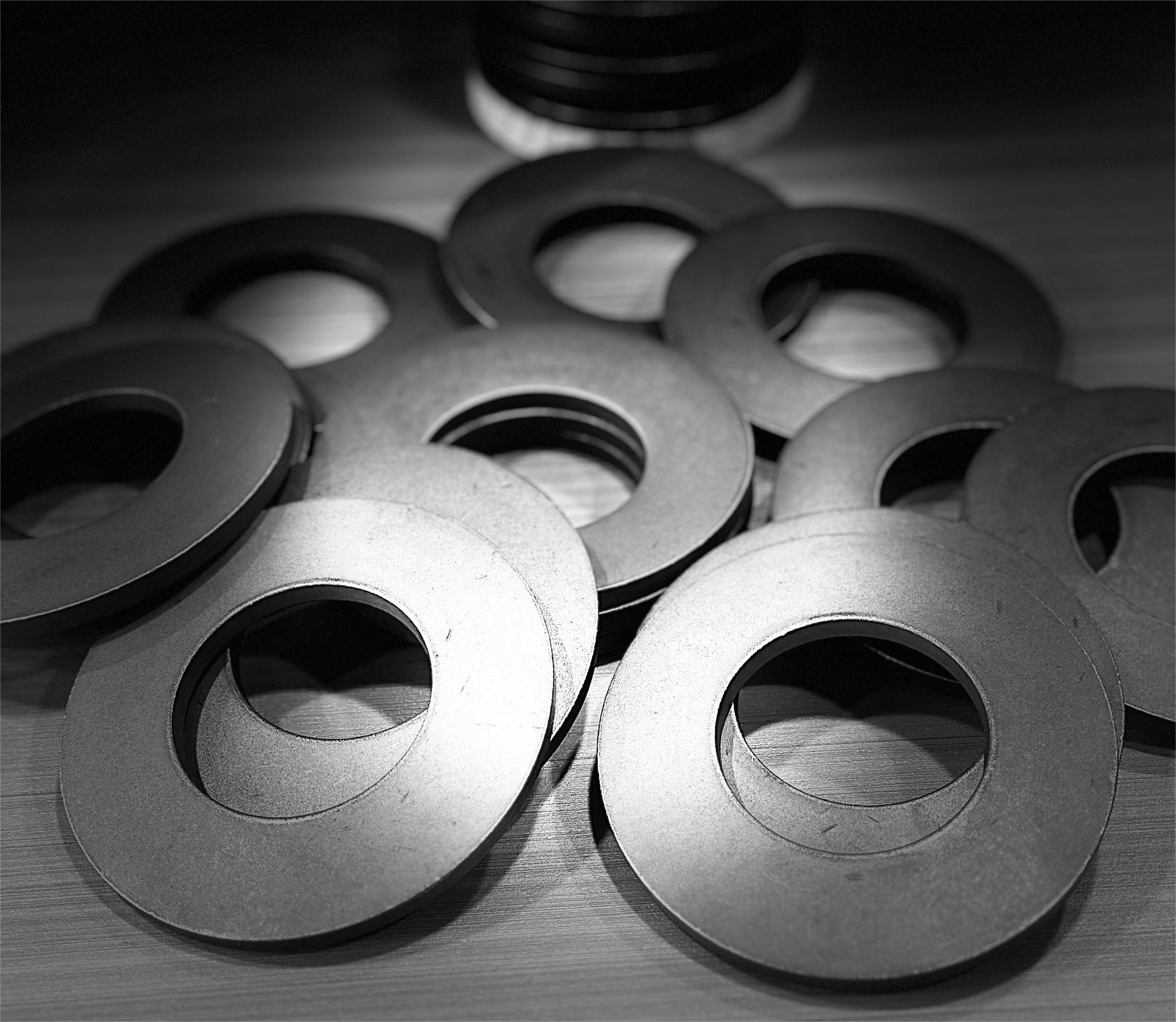

碟形彈簧因其外形猶如一只無底的金屬盤子似碗碟狀而得名，簡稱碟簧，又稱貝爾墊圈。它由外
徑（D）、內徑、厚度、高度（Ho）四個參數組成，可以承受軸向載荷，常用金屬鋼
帶、鋼或鍛坯加工而成的彈性元件。 碟形彈簧是法國人貝利維爾（J.Be-lleville）于是1866年發
明的，當時主要是作為墊圈使用，并在美國及法國申請了專利，因此又被稱為貝氏彈簧（Bellev-
ille Spring）。我國的碟形彈簧的研究主要是在上世紀七十年代，八十年代后開始有企業生產碟
簧，隨著我國改革開放，進口設備的引進，碟簧的使用越來越廣泛。
02碟簧的原理
碟簧是承受軸向載荷的錐形環狀碟片。一般情況下，盤片厚度恒定不變，載荷均勻分布在上表面
內邊緣和下表面外邊緣。碟簧通常用彈簧鋼制成，可以承受靜態載荷，沖擊載荷或
動態交變載荷，能夠滿足嚴格的疲勞壽命和加載損失的要求。
03選碟簧的基本型式

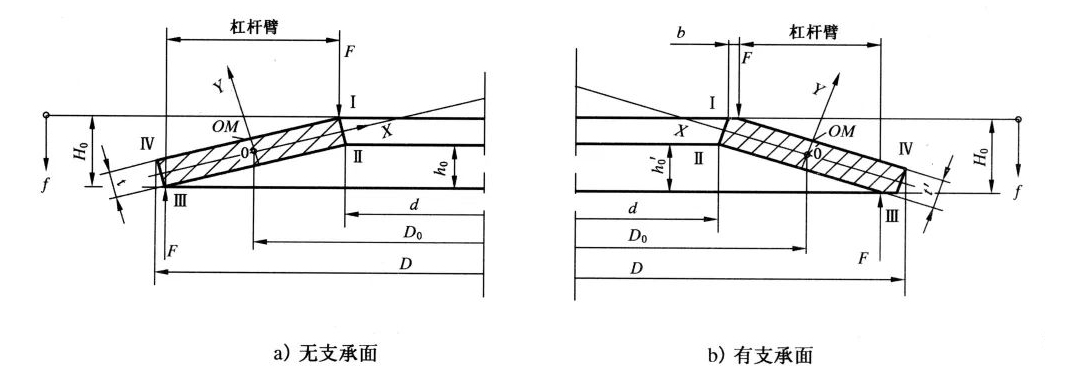

碟形彈簧分為無支承面和有支承面兩種型式。有支承面碟簧由于邊緣是圓角，而大大減少了在碟簧
發揮作用過程中回彈時的摩擦力導致的張力損耗。可以單個使用，也可對合組合、疊合組合或復合
組合成碟簧組使用。承受靜負荷或變負荷。適用于安裝空間小，而且需要大負荷之重機械或者模具。
目前歐美、日本等先進國家的工程師在機械元件上，已將碟形彈簧大量應用。除了安全性能考量，
也取代原先傳統螺旋彈簧使用空間和負荷有限及壓縮行程過大等缺點，并提高機械之性能。公眾號
《機械工程文萃》，工程師的加油站！有支撐面可以使單片碟簧壓縮空間更大，彈簧質量更輕，節
約了材料的基礎上實現了與不帶支撐面碟簧在75%相同位移時擁有相同載荷。由于支撐面原因，將
受力點往里移動了，造成杠桿臂在縮短，在轉矩相同的情況下，載荷會增大補償了由于厚度減少損
失的載荷，達到了相同的現象。帶支撐面的碟簧除了輕量化與壓縮量增大，帶支撐面的碟簧在組合
使用時更容易堆疊，不容易出現錯位。支撐面大小一般為外徑尺寸1/150
